Wasserenthärter IWSC Einfamilienhaus bis 6 Personen, großer Salzvorrat

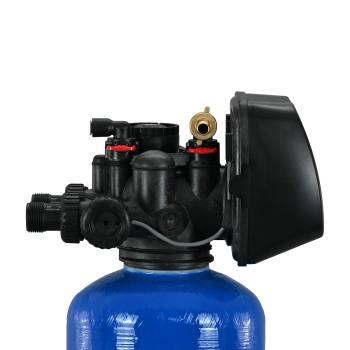

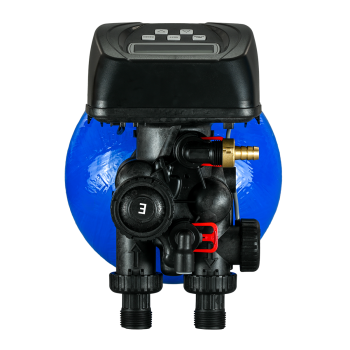

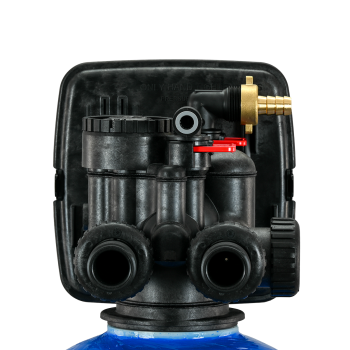

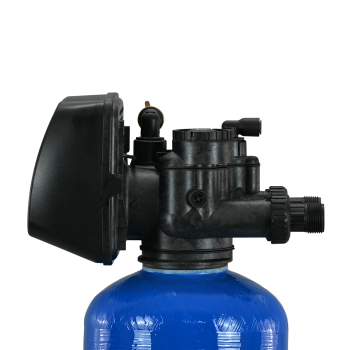

Für die Steuerung der Wasserenthärtungsanlage IWSC Einfamilienhaus ist ein Steuerkopf des Herstellers CLACK vom Typ WS1CI verantwortlich.

Dieser Steuerkopf ist besonders hochwertig und bietet eine Vielzahl unterschiedlicher Funktionen.

Im Steuerkopf ist ein Durchflussmesser eingebaut, der ständig die abgenommene Wassermenge misst. Die gemessene Wassermenge wird mit der Anlagenkapazität verglichen.

Bei Erreichen der Kapazität wird der Regenerationszyklus ausgelöst. Es können verschiedene Programme für die mengengesteuerte Regeneration eingerichtet werden. Außerdem ist es möglich, die Regeneration zeitgesteuert oder manuell zu starten.

Aufbau des Wasserenthärters IWSC

Der Wasserenthärter IWSC Einfamilienhaus besteht aus einem GFK-Drucktank mit aufmontiertem Steuerkopf und separatem Salzlösetank.

Der GFK-Drucktank ist mit Austauscherharz zur Wasserenthärtung befüllt und der Steuerkopf sorgt für den vollautomatischen Betrieb des Wasserenthärters.

Da zur Bildung der Salzlösung beziehungsweise Sole automatisch Wasser in den Salzlösetank eingefüllt wird, ist ein Sicherheitsventil verbaut, das ein Überfüllen des Salzlösetanks verhindert. Als weitere Sicherheitseinrichtung ist ein Überlauf vorgesehen.

Funktion des Wasserenthärters IWSC Einfamilienhaus

Die Wasserenthärtung erfolgt auf Basis von Ionenaustausch. Das verwendete hochwertige Austauscherharz tauscht die Härtebildner Calcium und Magnesium gegen Natrium-Ionen aus. Durch diesen Austauschprozess wird Wasser mit 0 °dH erzeugt.

Das Austauscherharz mit einer Lebensdauer von mindestens zehn Jahren wird dauerhaft und verlustfrei mit Sole regeneriert. Bei der Regeneration gibt das Austauscherharz Calcium und Magnesium wieder ab und nimmt erneut Natrium-Ionen auf. Das Konzentrat aus Calcium und Magnesium wird dabei ins Abwasser gespült.

Ist die Lebensdauer des Austauscherharzes überschritten, kann der Wasserenthärter mit neuem Harz befüllt werden. Zur Bildung der Sole werden handelsübliche Regeneriersalztabletten in den Salzlösetank eingefüllt und die Anlage füllt automatisch die notwendige Menge Wasser ein.

Der Wasserenthärter läuft praktisch wartungsfrei. Nur der Füllstand der Salztabletten muss durch den Anlagenbetreiber überwacht werden.

Einstellen der Verschnitthärte

Die Verschnitthärte ist der Härtegrad, der nach der Enthärtung in Ihrem Wassernetz ankommen soll. Beim Verschneiden wird dem enthärteten Wasser mit 0 °dH normales Leitungswasser beigemischt.

Am Steuerkopf ist dafür ein Verschneideventil vorgesehen, mit dem die beigemischte Wassermenge reguliert wird. Mit dem im Lieferumfang enthaltenen Härtemessbesteck können Sie die Verschnitthärte prüfen und auf den gewünschten Wert einstellen.

Auslösung der Regeneration

Bei Lieferung ist der Wasserenthärter immer im Volumenmodus mit Zeitvorrangschaltung und Zwangsregeneration programmiert. Bei dieser Betriebsart misst die Anlage die aufbereitete Wassermenge und gleicht diese mit der voreingestellten Anlagenkapazität ab.

Erreicht die Kapazität des Wasserenthärters Null, wird die Regeneration zu einer vorgegebenen Uhrzeit, zum Beispiel um 2 Uhr nachts, durchgeführt.

Durch die Zwangsregeneration wird nach einer voreingestellten Zeitspanne die Regeneration durchgeführt – auch dann, wenn noch eine Restkapazität vorhanden ist.

Die Anlage kann in zwei weiteren volumengesteuerten Betriebsarten programmiert werden und auch in einer rein zeitgesteuerten Betriebsart.

Ablauf der Regeneration

Rückspülen / Backwash: Dient zum Auflockern des Harzbetts. Die Fließrichtung ist umgekehrt wie im Normalbetrieb.

Besalzen / Brine: Durch Unterdruck wird die Sole aus dem Salzlösetank angesaugt und durch das Harzbett gedrückt. Aufgrund des Überangebots an Natrium gibt das Austauscherharz Calcium und Magnesium wieder ab und nimmt Natrium erneut auf.

Spülen / Rinse: Erforderlich, um Salzreste aus dem Harzbett zu spülen.

Füllen / Refill: Wasser wird zur erneuten Bildung der Sole in den Salzlösetank eingefüllt.

Die Regeneration erfolgt vollautomatisch.

Hier sehen Sie eine graphische Darstellung, wie der Wasserenthärter zusammen mit dem Montageblock anzuschließen ist. Auf dem rechten Bild sehen Sie ein Beispiel für eine Installation.

1 = Absperrhahn

2 = Absperrhahn und Bypass

3 = Absperrhahn

4 = Zulauf Wassernetz

5 = Zulauf Wasserenthärter

6 = Rücklauf Wasserenthärter

7 = Verbraucher bzw. Hausnetz

8 = Probeentnahme

Auf dem linken Bild sehen Sie markiert die Stellschraube zum Einstellen der Verschnitthärte. Ganz nach links gedreht bedeutet Wasserhärte ca. 0 °dH. Ganz nach rechts gedreht bedeutet Wasserhärte etwa 5 °dH bis 8 °dH, abhängig von der Rohwasserhärte.
